电气火灾故障电弧探测器
发布时间:2018/4/4 18:35:01

概述安科瑞故障电弧探测器可在早期检测出线路中的故障电弧,对电气线路中的接线松动、绝缘不良、接触不良、电线老化破损等火灾隐患起到检测和预警作用。当检测到故障电弧时,可本地发出声光报警,便于快速锁定故障位置,提高维护效率;也可将报警信息上传至Acrel-6000电气火灾监控设备,实现联网集中监控和信息状态管理。

故障电弧探测器可广泛适用于单相用电场所,如体育馆、机场、火车站、学校、医院、古建筑、工业厂房、养老院、居民楼等。



1.设计原则、依据及产品执行标准:

电气火灾监控系统 4部分:故障电弧探测器 GB 14287.4-2014 火灾自动报警系统设计规范 GB 50116-2013

9.2.4条:具有探测线路故障电弧功能的电气火灾监控探测器,其保护线路长度不宜

大于100m。

12.4.6条:电气线路应设置电气火灾监控探测器,照明线路上应设置具有探测故障电

弧功能的电气火灾监控探测器。

2.产品命名规范:

3.故障电弧探测器简介



3.1功能:

监测单相回路的故障电弧;

通过对电气线路的实时监测能及时、准确的发现电气线路中的故障和异常状态,可帮助用户迅速查明电气故障发生的区域,以便及时消除电气火灾隐患;

具有声光报警功能;

本探测器尺寸小巧、安装方便,采用标准35mm导轨安装;

具有故障电弧模拟发生功能,可以通过模拟故障电弧对本机进行性能测试;

具有通用485总线接口,采用标准Modbus协议进行数据交换,信号兼容性强。



3.2技术参数

3.3安科瑞故障电弧探测器产品外形尺寸及接线

3.3.1外心尺寸及安装方式

AAFD-16/32

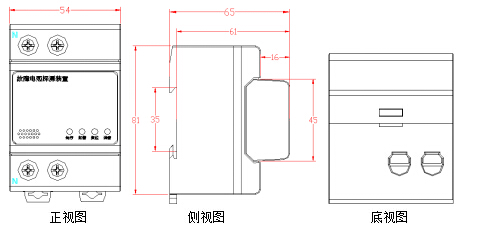

外形尺寸

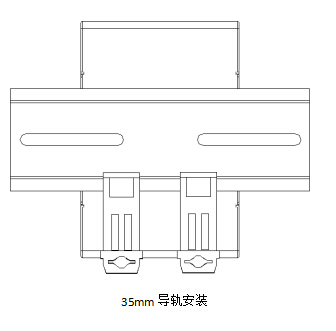

安装方式

2)AAFD-16L/32L

   外形尺寸



 安装方式

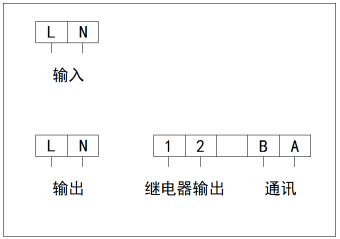

3.4接线端子

  AAFD-16/32/16L/32L

3.5产品上图

3.6系统组网方案

4.故障分析与排除

对于以下几种情况,值班人员或用户的专门管理人员可以进行故障排除和处理

如果运行指示灯出现故障,包括灭掉或者不规则闪烁等现象,请检测供电电路是否出现断电情况,如果供电电路断电,对故障电弧探测装置可以不进行处理,供电电路上电后,将会恢复正常;如果供电电路为发生断电或者供电电路上电后,运行灯故障依旧存在的,请按“复位”按钮,对故障进行排除,如复位后依旧不能解决情况的,请及时联系厂家,或专业技术维修人员。 如果在正常连接上位监控设备的情况下,通讯灯出现故障,包括长灭或者闪烁不规律等现象,直接按“复位”按钮,对故障进行排除,如复位后依旧不能解决情况的,请及时联系厂家或专业技术维修人员。
